Цифровой измеритель тока и мощности INA226 R100

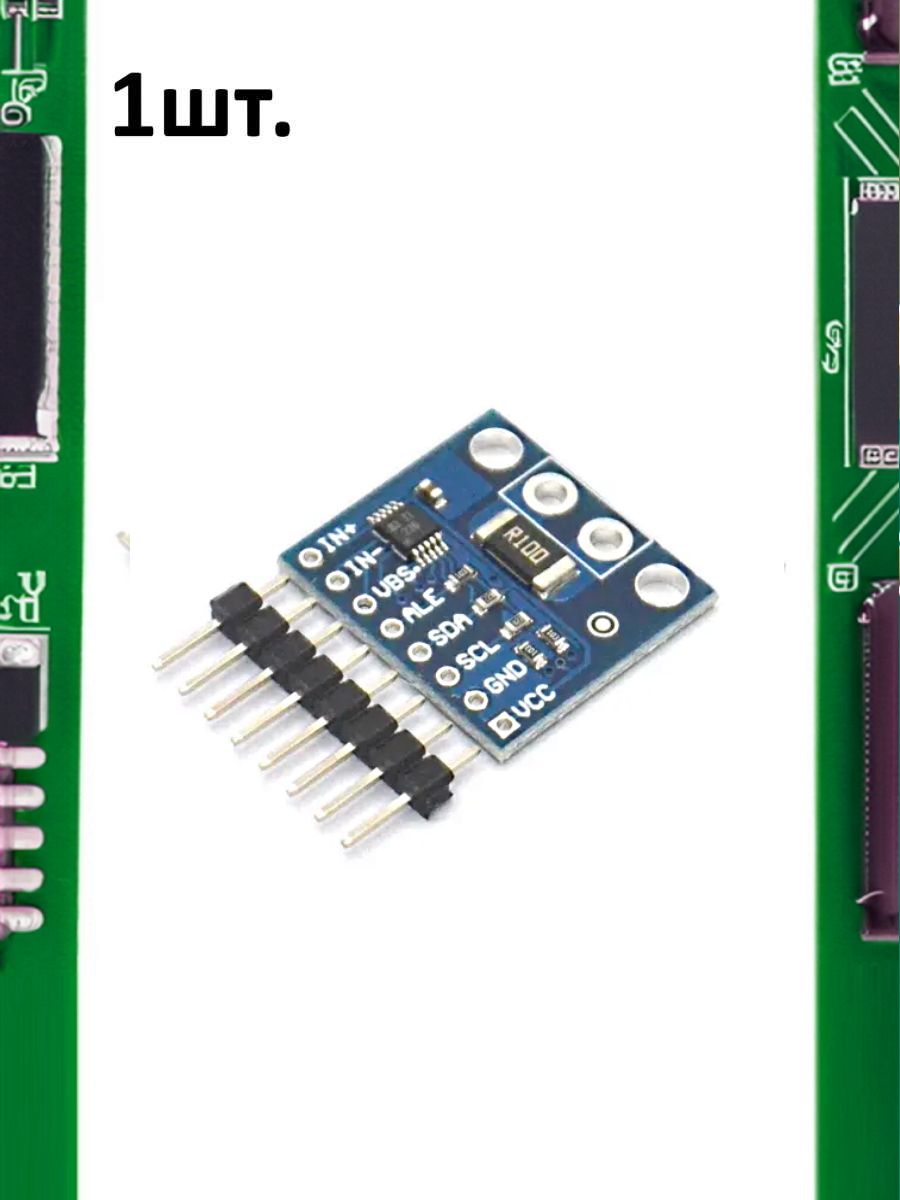

Модуль INA226 R100 — это высокоточный цифровой датчик, предназначенный для измерения тока, напряжения и мощности в цепях постоянного тока. Он основан на микросхеме INA226 и применяется для мониторинга энергопотребления и диагностики электронных систем.

На плате установлен шунтирующий резистор 0.1 Ом (обозначение R100), через который проходит ток нагрузки. Микросхема фиксирует падение напряжения на шунте и рассчитывает силу тока. Такое решение обеспечивает хорошую точность при малых токах, но ограничивает максимальный измеряемый диапазон.

Модуль поддерживает измерение напряжения до 36 В, тока (обычно до 1–3 А) и автоматически вычисляет мощность. Встроенный 16-битный АЦП обеспечивает высокую детализацию и точность показаний.

Обмен данными осуществляется по интерфейсу I2C, что позволяет легко подключить модуль к Arduino, ESP32, STM32 и другим микроконтроллерам.

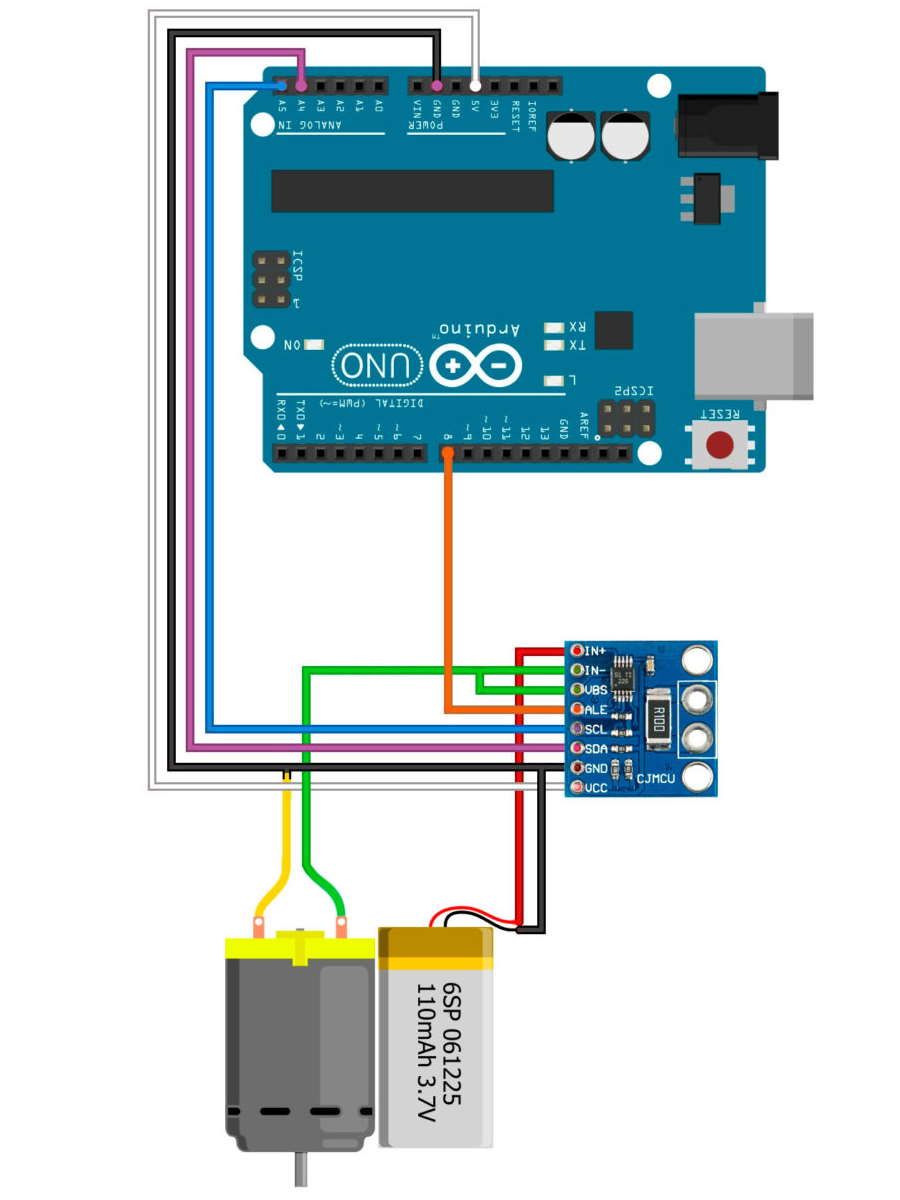

Подключение стандартное: контакты IN+ и IN- включаются в разрыв цепи, VCC и GND подают питание, а SDA и SCL используются для передачи данных. Возможна установка как по верхнему (high-side), так и по нижнему (low-side) плечу.

Перед использованием требуется выполнить калибровку с учётом сопротивления шунта и диапазона токов для получения точных результатов.

INA226 R100 идеально подходит для работы с небольшими токами: контроля аккумуляторов, измерения потребления электроники, тестирования устройств и лабораторных задач. Это компактное и удобное решение для анализа энергопотребления в реальном времени.
