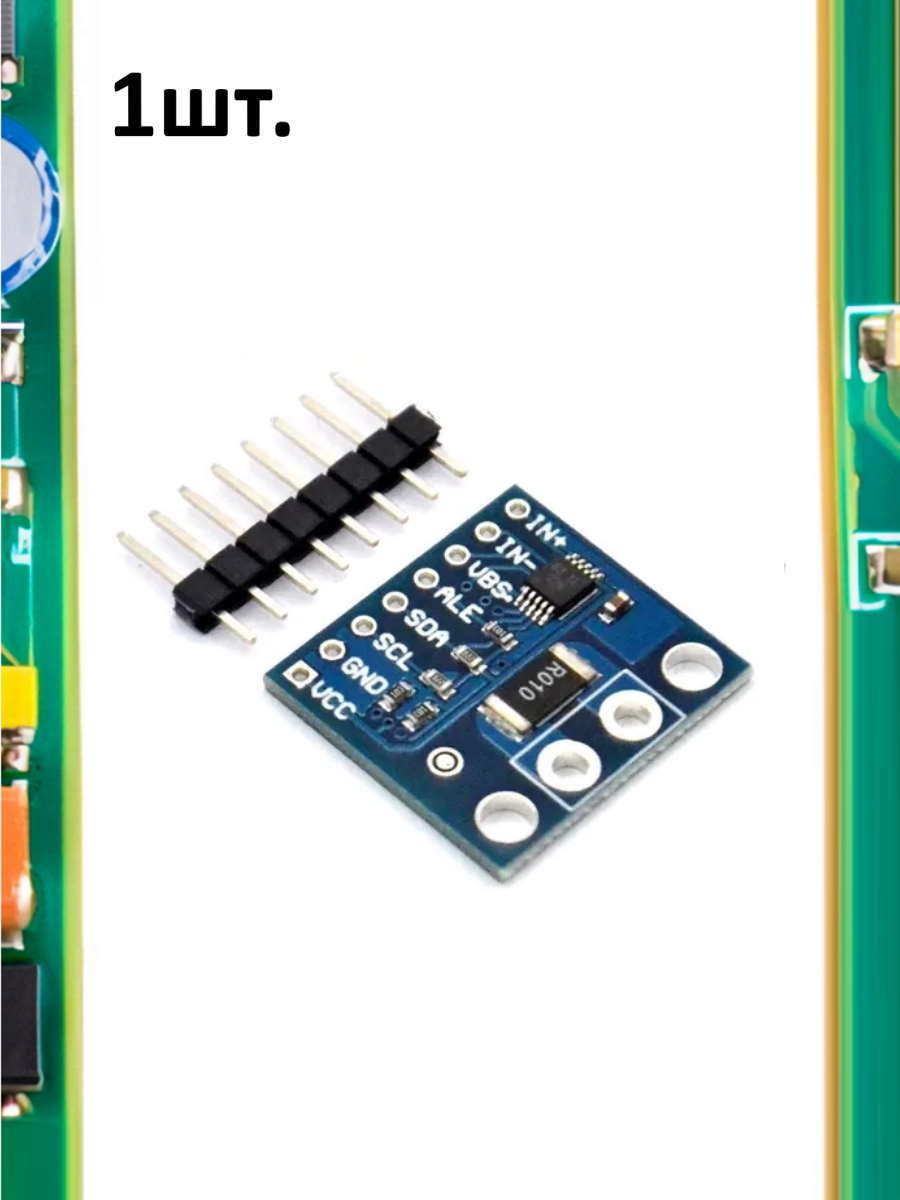

Цифровой измеритель тока и мощности INA226 R010

Модуль INA226 R010 — это цифровой датчик для измерения тока, напряжения и мощности в цепях постоянного тока. Он построен на базе микросхемы INA226 и широко используется в проектах с микроконтроллерами.

Обозначение R010 указывает на шунтирующий резистор сопротивлением 0.01 Ом, через который проходит ток нагрузки. Микросхема измеряет падение напряжения на шунте и рассчитывает силу тока. Низкое сопротивление позволяет работать с более высокими токами, однако снижает точность измерений в области малых значений.

Модуль способен измерять напряжение до 36 В и ток (в зависимости от исполнения платы) обычно до 10 А. Также он автоматически вычисляет мощность. Встроенный 16-битный АЦП обеспечивает высокую точность при корректной настройке.

Обмен данными осуществляется через интерфейс I2C, что упрощает подключение к Arduino, ESP32 и другим контроллерам. Основные выводы: VCC и GND — питание, SDA и SCL — линии связи, IN+ и IN- — подключение в разрыв цепи.

Перед началом работы требуется выполнить калибровку, указав параметры шунта и максимальный ток в программе. Это необходимо для получения точных измерений.

INA226 R010 применяется для мониторинга энергопотребления, контроля работы аккумуляторов, блоков питания и солнечных систем. Это удобное и точное решение для анализа параметров электроэнергии в реальном времени.
